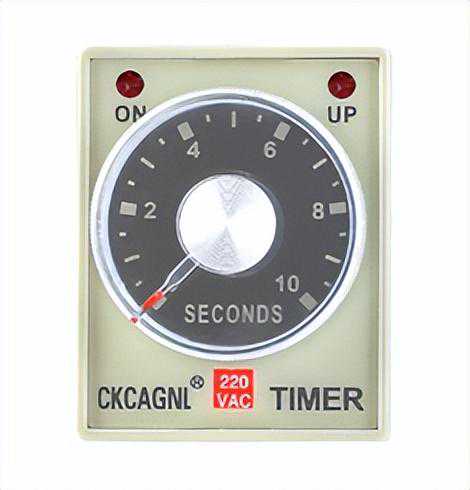

朋友們大家好我是大俵哥，今天我們一起來看一下時間繼電器怎么自鎖。很多朋友都知道交流接觸器可以自鎖，中間繼電器也可以自鎖，但是知道時間繼電器也可以自鎖的確實不多。時間繼電器常見的有通電延時型和斷電延時型，可以實現自鎖的是通電延時型。
通電延時型的時間繼電器型號很多，動作觸點大體分為兩種，一種是帶延時的動作觸點，一種是瞬時的動作觸點，帶瞬時動作觸點的時間繼電器在線圈得電的瞬間就會動作，根據這一點，我們再結合交流接觸器自鎖的工作原理，就不難理解，這種時間繼電器也是可以自鎖的。

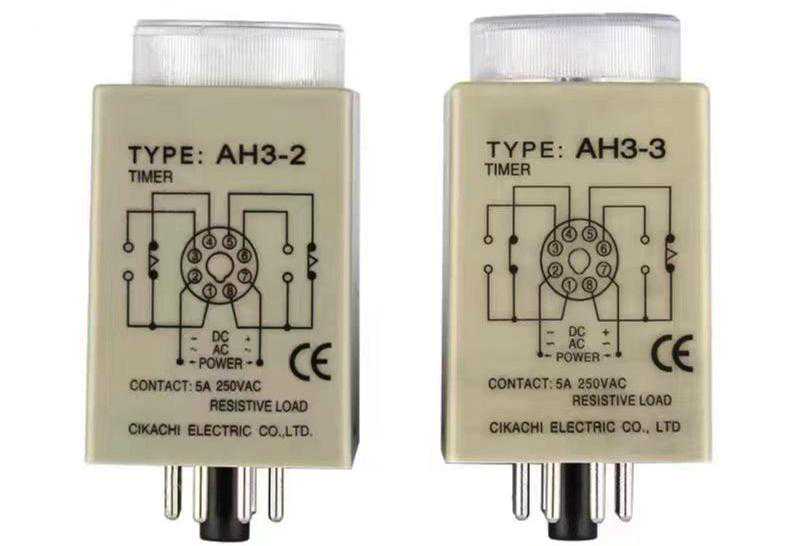

如上圖中兩種時間繼電器的接線圖，左邊的這種有兩組延時觸點，而右邊的這種有一組延時觸點一組瞬時動作觸點。

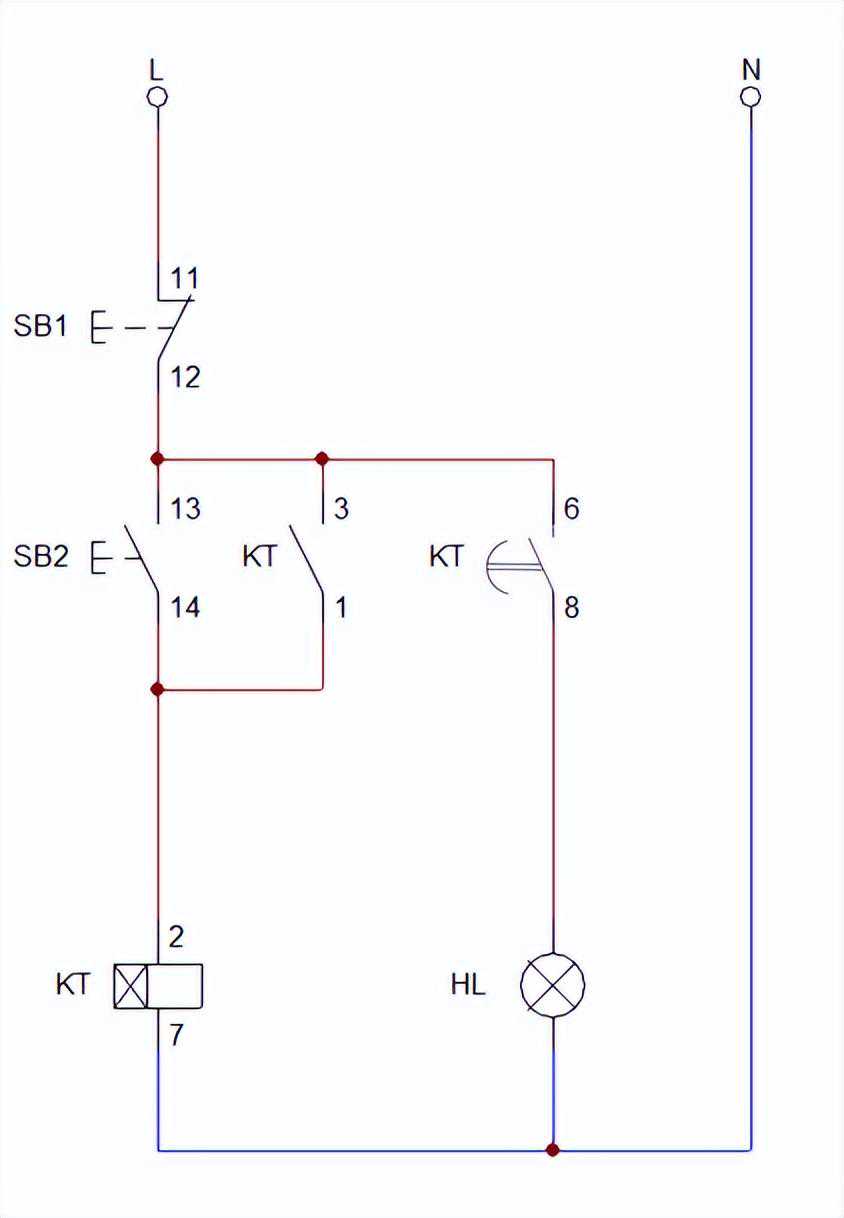

小案例：一起來看一下這個電路，原理分析：合閘送電，按下啟動按鈕SB2,時間繼電器線圈得電，自身的瞬時常開觸點1-3立即閉合，松開SB2，時間繼電器通過閉合的1-3持續給線圈供電形成自鎖。到達設定時間，延時閉合觸點6-8閉合，指示燈發光，按下停止按鈕SB1，指示燈熄滅。

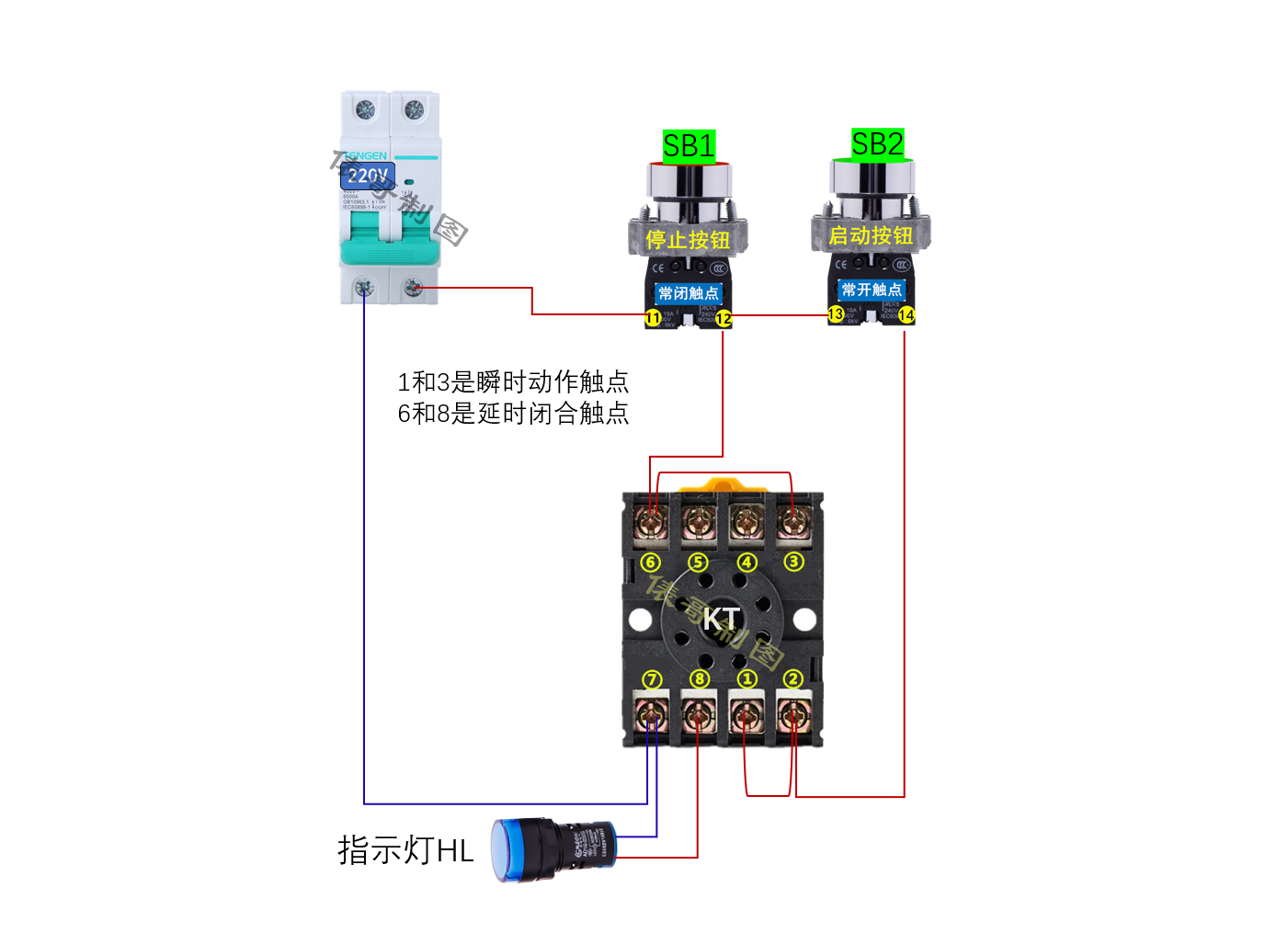

這個是對應的實物接線圖，需要的朋友自行保存，感謝大家的支持。
